Domo 60 Fibras

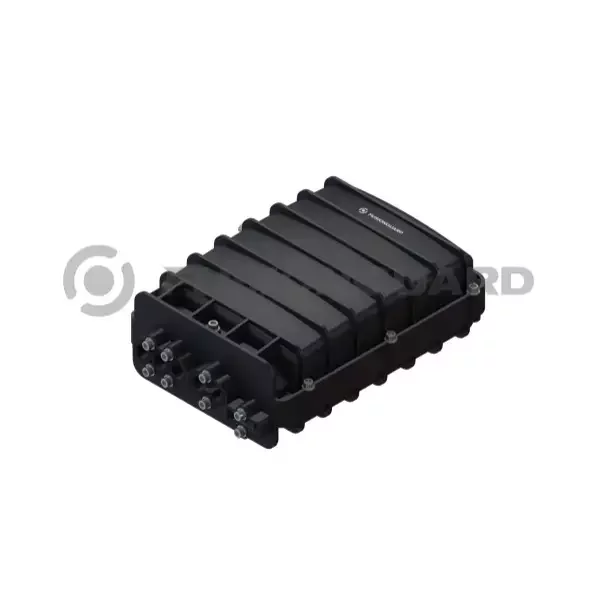

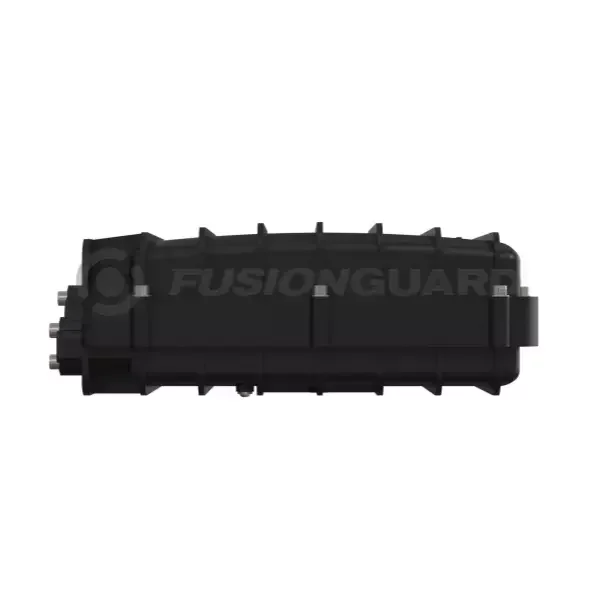

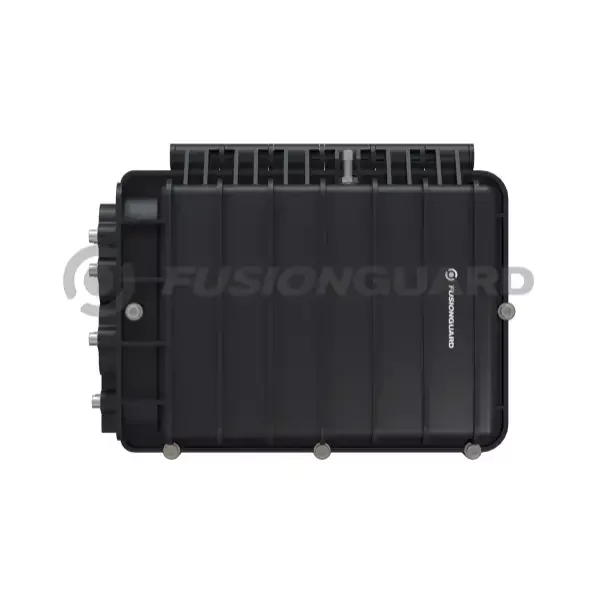

Domo 60 Fibras Horizontal para Empalme de Fibra Óptica
El Domo 60 fibras de FUSIONGUARD® es un cierre de empalme tipo domo diseñado para proteger, organizar y administrar hasta 60 empalmes de fibra ópticaen instalaciones de telecomunicaciones. Su diseño innovador, compacto y ligero facilita las labores de instalación y mantenimiento, ofreciendo una solución confiable para redes que requieren interconexiones, derivaciones o accesos intermedios.
Este cierre de empalme cuenta con capacidad para alojar hasta5 charolas de 12 empalmes, además de permitir la incorporación de splitters 1×8, ampliando sus posibilidades de aplicación en redes de distribución óptica y arquitecturas FTTx.
Su sistema de apertura mediante bisagras facilita el acceso al interior del cierre, permitiendo realizar trabajos de instalación, mantenimiento y organización de las fibras de manera práctica. Gracias a su construcción y sistema de sellado mecánico, la mufa de 60 hilos proporciona una protección efectiva frente al polvo, agua y otros agentes ambientales.
Este modelo puede instalarse en diferentes configuraciones, incluyendo instalaciones aéreas, fijación a poste, registros o directamente enterrado, lo que permite adaptarlo a diferentes condiciones de infraestructura.
¿Por qué elegir el Domo 60 fibras?
✔️ Diseño compacto y ligero, que facilita su transporte e instalación.
✔️ Protección IP68, adecuada para instalaciones donde se requiere alta protección contra polvo y humedad.
✔️ Resistencia IK10, ofreciendo protección frente a impactos mecánicos.
✔️ Protección contra rayos UV, adecuada para instalaciones exteriores.
✔️ Sistema de apertura con bisagras, que facilita el acceso para mantenimiento.
✔️ Compatible con splitters 1×8 para aplicaciones de distribución óptica.
✔️ Puede utilizarse tanto en instalaciones aéreas como subterráneas.
✔️ Sistema de sellado mecánico para mantener protegidas las fibras y empalmes.
Aplicaciones
El Domo 60 hilos puede utilizarse en diferentes escenarios de despliegue de redes de fibra óptica:
📌 Redes de telecomunicaciones.
📌 Redes FTTx.
📌 Interconexiones de fibra óptica.
📌 Derivaciones y ramificaciones de fibra.
📌 Accesos intermedios en redes ópticas.
📌 Instalaciones de acometida.
📌 Empalmes de continuidad.
📌 Instalaciones aéreas.
📌 Instalaciones en registros.
📌 Instalaciones subterráneas o directamente enterradas.}
📌 Sistemas de distribución que requieren splitters 1×8.
Características técnicas
✅ Capacidad máxima: 60 empalmes.
✅ Número de charolas: 5.
✅ Capacidad por charola: 12 empalmes.
✅ Protección: IP68.
✅ Resistencia al impacto: IK10.
✅ Material: PP + GF.
✅ Resistencia UV: Sí.
✅ Diámetro de cable de planta externa: Ø8 mm a Ø15 mm.
✅ Material de sellado: Silicona vulcanizada.
✅ Tipo de sellado: Mecánico circular-lineal mediante tornillo-tuerca.
✅ Mangas de empalme: 45 mm × 1.0 mm.
✅ Temperatura operacional: -40 °C a +65 °C.
✅ Dimensiones: 290 × 220 × 105 mm.
✅ Peso: 1.635 kg ± 0.4 kg.
✅ Instalación: aérea, en poste, en registro o enterrada directamente.
Protección y confiabilidad
El Domo 60 fibras está fabricado en PP + GF y cuenta con un sistema de sellado mecánico con silicona vulcanizada. Su grado de protección IP68 permite mantener protegidos los componentes internos frente al polvo y los efectos de la inmersión prolongada bajo presión.
Además, su resistencia IK10 y protección contra los rayos UV lo convierten en una alternativa adecuada para aplicaciones exteriores y condiciones ambientales exigentes.
El diseño del cierre permite organizar las fibras y empalmes de manera segura, reduciendo la exposición de los elementos ópticos a factores externos y facilitando las intervenciones posteriores.
Instalación y mantenimiento
La configuración permite utilizarlo en diferentes tipos de infraestructura. Puede instalarse aéreamente, fijado a poste, dentro de registros o directamente enterrado, proporcionando flexibilidad para proyectos de planta externa.

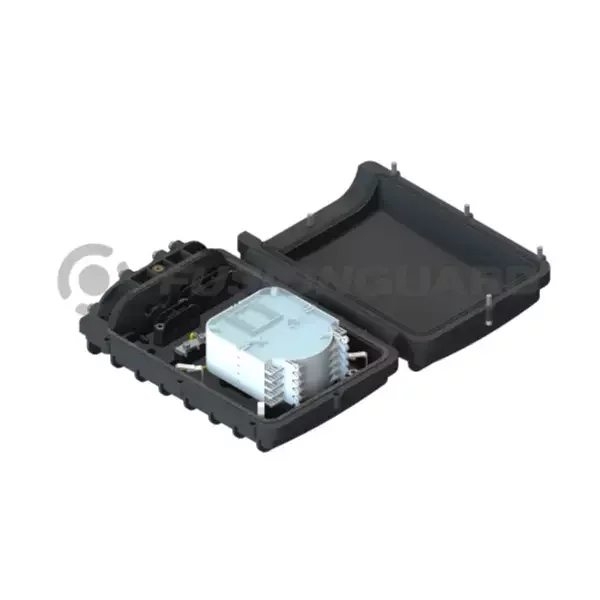

Las bisagras permiten abrir el cierre de forma sencilla para acceder a las charolas y realizar trabajos de mantenimiento, ampliación o reparación. Su capacidad para incorporar hasta cinco charolas de 12 empalmes permite organizar las fibras de manera eficiente dentro del gabinete.
El Domo 60 fibras es una solución compacta y versátil para proteger y organizar hasta 60 empalmes de fibra óptica. Su capacidad de cinco charolas, compatibilidad con splitters 1×8, protección IP68 e IK10 y sus diferentes opciones de instalación lo hacen adecuado para proyectos de distribución, derivación e interconexión de redes ópticas.
| ESPECIFICACIONES DE LA CAJA TERMINAL | |
|---|---|
| IP | IP65 |
| Diámetros de Planta Externa | Ø6~Ø11mm |
| Diámetros de Cable de Acometida | Disponibilidad en cable redondo de 3mm. y 5mm. |
| Cantidad de Entradas / Salidas para el Cable de Planta Externa | 4 puertos de entrada/salida |
| Cantidad de salidas para Acometida | 8 puertos de salida |
| Material de Sellado | Empaque de caucho vulcanizado |
| Configuración de Splitter | Splitter PLC 1X08 |
| Mangas de Empalme | MANGA TERMOCON 45MM PROT EMPA FUSION FO x 1.5mm |
| Dimensiones | 235.35 X 179 X 62.20 mm |
| Temperatura operacional | -40 a 60°C |
