FTTX Serie 16 Serie I

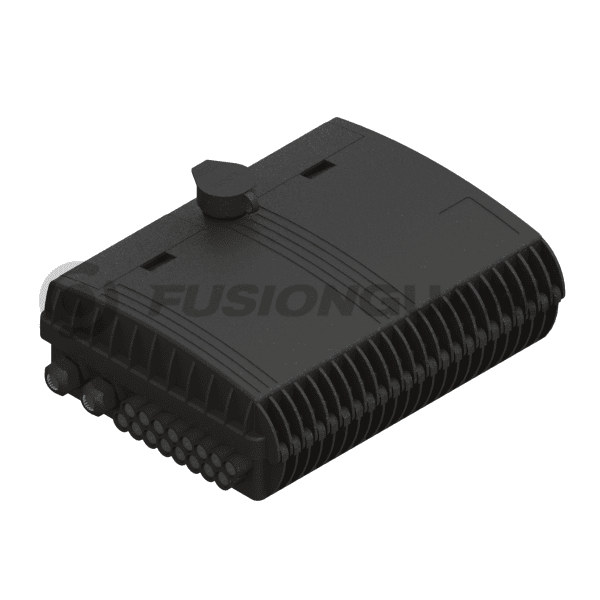

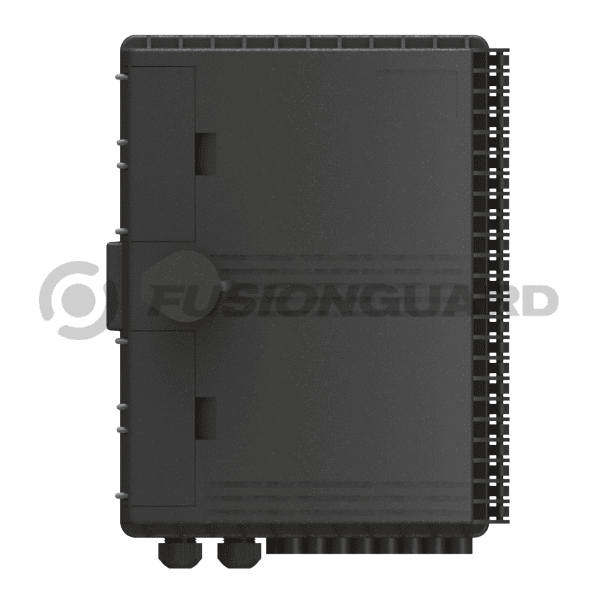

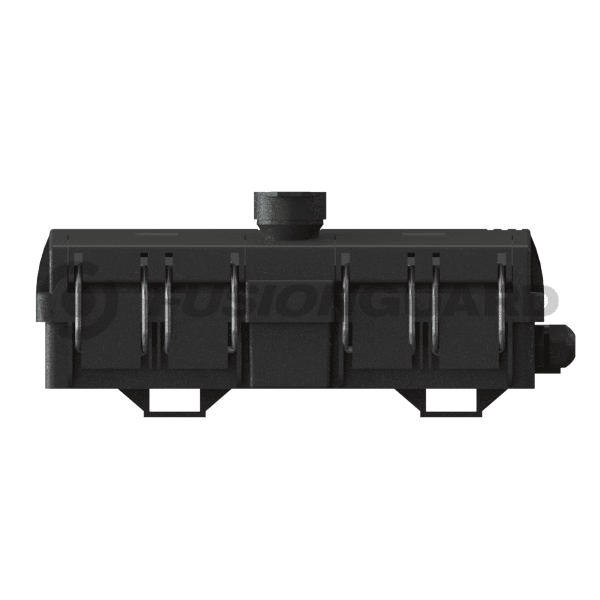

Cierre FTTX para Fibra Óptica Serie 16
El cierre FTTX está diseñado especialmente para aplicaciones FTTH PON, ofreciendo una solución eficiente para la distribución, protección y organización de fibras ópticas en redes de acceso. Puede utilizarse tanto en interiores como caja de distribución en edificios, como en exteriores para derivar líneas de acometida desde la red de planta externa hacia los hogares.

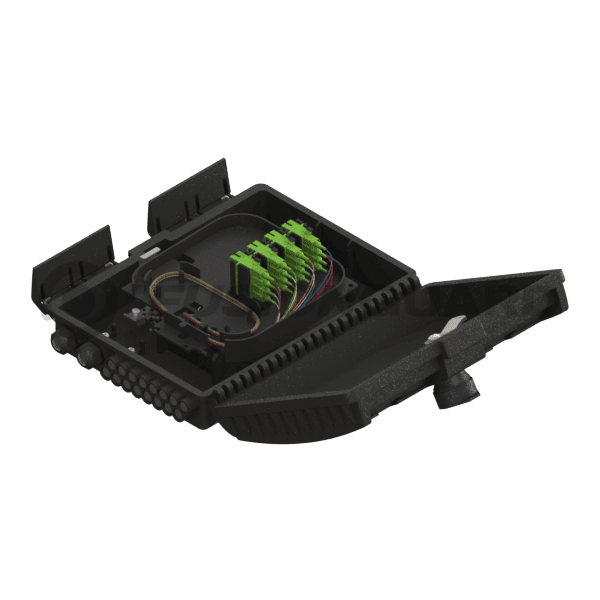

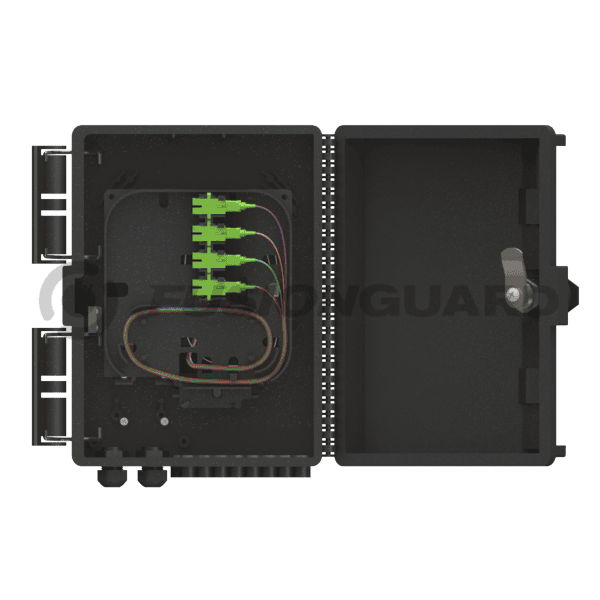

Gracias a su diseño compacto y funcional, facilita la instalación y administración de empalmes y splitters PLC, permitiendo una implementación ordenada y segura en proyectos FTTH. Su construcción resistente y grado de protección IP65 garantizan un desempeño confiable en distintos entornos.
¿Por qué elegir este cierre FTTX?
✔️ Ideal para redes FTTH y aplicaciones PON
✔️ Compatible con splitters PLC de múltiples configuraciones
✔️ Protección IP65 contra polvo y agua
✔️ Instalación versátil en pared, poste o aérea
Aplicaciones
📌 Redes FTTH PON
📌 Derivación de acometidas ópticas
📌 Distribución de fibra en edificios
📌 Redes de acceso residencial y empresarial
Características Generales
✅ Capacidad para 16 puertos FTTX
✅ Hasta 24 empalmes ópticos
✅ Compatible con 2 splitters 1×08 o 1 splitter 1×16
✅ Instalación aérea, en pared o poste
✅ Protección IP65
✅ Cerrado seguro con llave incluida
✅ Diseño compacto y funcional
Ventajas
🎖️ Optimiza la distribución de fibra óptica
🎖️ Mayor seguridad y protección para empalmes
🎖️ Facilita mantenimiento y expansión de la red
🎖️ Excelente desempeño en interiores y exteriores
| CARACTERÍSTICAS TÉCNICAS | |
| Caracteristica | Descripción |
| IP | IP65 |
| Resistente a los rayos UV | Sí |
| Material | PC+ABS (Color Negro) |
| Diámetros de cable de planta externa | Ø9 a 14mm |
| Diámetros de cable de acometida | Ø2 a 4mm ó 3x2 mm |
| Número máximo de charolas | 1 charola para 24 emplames |
| Número máximo de Splitters | 2 1X8 ó 1x16 splitter PLC |
| Número máximode pigtails | 16 pigtails 900um |

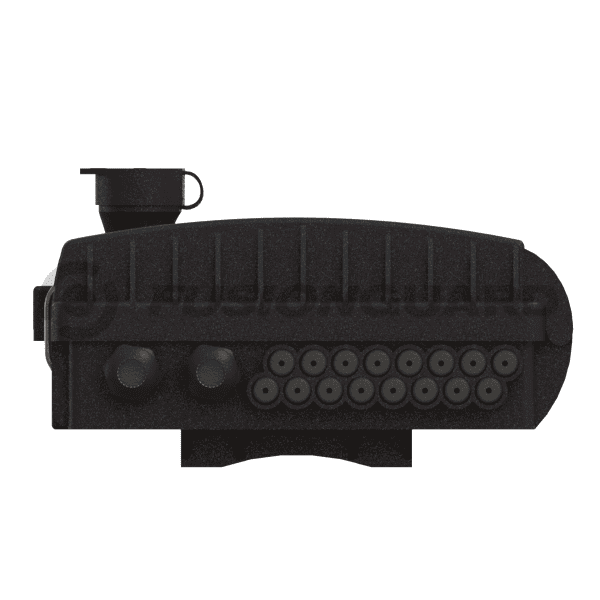

| Capacidad máxima de salidas | 16 puertos de salida FTTX y 3 puertos de entrada planta externa |
| Tipo de sellado | Mecánico |
| Mangas de empalme | 60mm x1.5 mm dediámetro |
| Temperatura operacional | -40°C~+60°C |
| Dimensiones | 300 × 245× 100mm |
| Peso | 1.6 Kg ±0.4Kg |
| CARACTERÍSTICAS TÉCNICAS SPLITTER 1X16 PLC | |
| Caracteristica | Descripción |
| Tipo | 1x16 PLC |
| Tipo de fibra | G.657A1 |
| Longitud de onda | 1260 ~ 1650 nm |
| Pérdida por inserción (dB) | 13.5 |
| Pérdida por uniformidad(dB) | 1.2 |
| PDL | 0.2 |
| Pérdida por retorno | APC≥55 |
| Temperatura de operacion | -40 ~ +85 |
